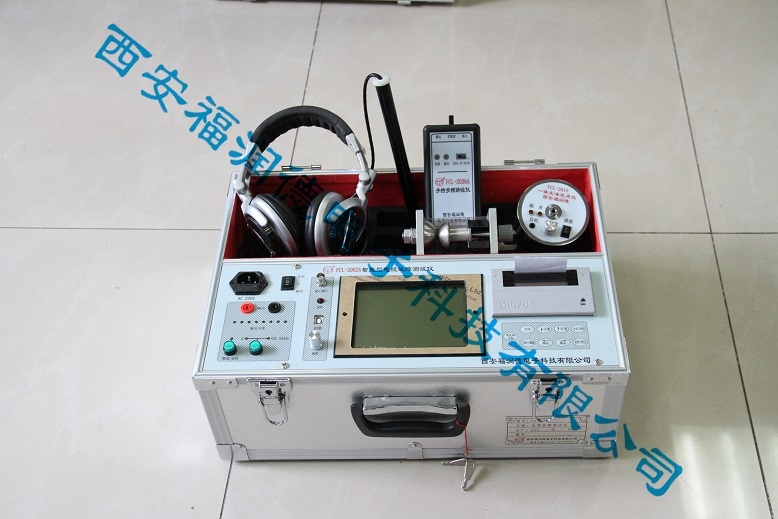

产品名称：FCL-2002A智能型电缆故障测试仪用于35kV及以下各种电力电缆故障快速检测，技术先进，操作分析方便，体积小，便携性好主要功能特点人机界面友好，所有设置均自动记忆。反射式高分辨率液晶显示屏，户外现场使用清晰直观。先进的测试波形自动同屏比较功能，测试波形与全长波形同屏比较等，大大提高了复杂波形的分析正确率。先进的无线感应式取样传感器，接线简单，保证人、机安全。波形存储、调用、打印功能，方便记录、分析。自动日历，方便带时间存贮测试数据与波形。声磁同步故障定点仪辅以高灵敏低噪声耳机，直观、快捷、准确，内置高容量电池，自动开关机。多频、大功率路径信号发生器，适应现场多种情况，接收部分自动开关机主要技术指标★测试范围：50km ★分辨率：0.6m★测试盲区：≤8m ★超高速A/D采样频率：50MHz自动选择★测试用低压脉冲幅度：≥150V★系统精度：0.2m ★内存：15组测试波形★主机初测误差：1%（相对） 10m（误差＜1km时） 15m（误差＞1km时）★主机使用320×240反射式液晶显示屏★主机外形尺寸：400×300×170mm

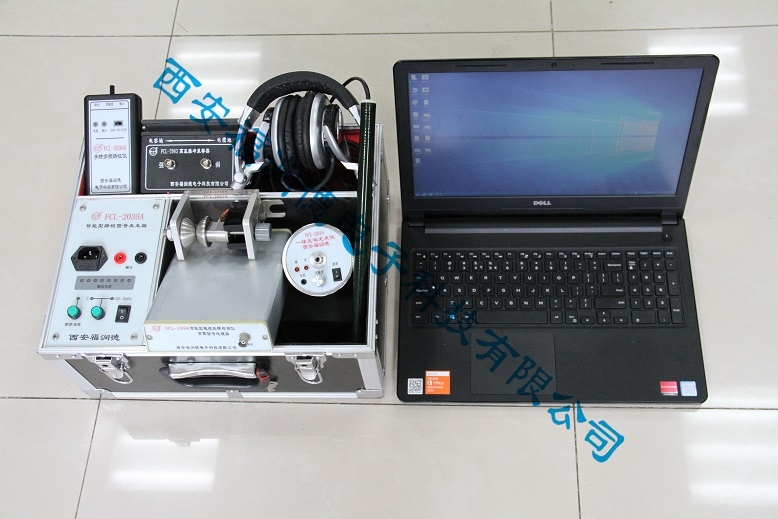

产品名称：FCL-2004智能型电缆故障测试仪主要用于快速、准确检测35kV及以下各种电缆故障，检测电缆路径及埋深、故障点定位。主要功能特点★同屏4波形，汉显、虚拟仪器界面鼠标点击完成（无需任何拖动）★采样频率自动、脉宽设置自动、阻抗匹配自动、频率调节自动、电源管理自动，自动日历、时钟。所有设置均自动记忆，开机即默认关机前的设置★先进的无线取样传感器，远离测试高压，保证人机安全。一包一箱结构，自主开发软件适用WIN XP/2000/98操作平台主要技术指标★测试范围： 100km★测试分辨率： 0.03m★测试盲区：≤ 5m★超高速A/D采样频率： 100MHz自动选择★测试用低压脉冲幅度：≥150V★系统精度：0.2m★主机初测误差：1%（相对） 10m（误差＜1km时） 15m（误差＞1km时）★内存波形：无限制★工业级USB接口，高抗干扰★电源：内置大容量锂离子充电电池

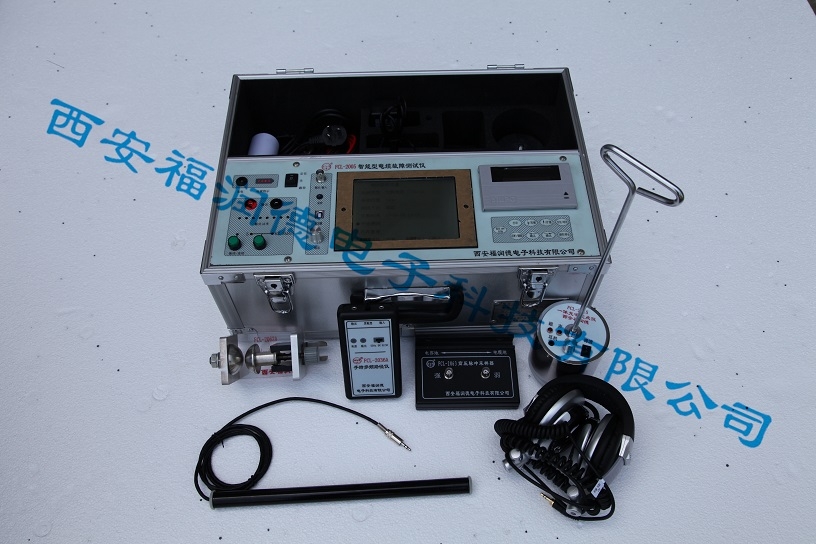

产品名称：FCL-2005智能型电缆故障测试仪在我公司原FCL-2004、FCL-2002A电缆仪基础上全新设计，主要用于各种超高压、高压、中、低压电缆的主绝缘故障以及开路、短路故障。方便、准确、快速、安全检测。主要功能特点★双显双控电缆故障测试仪，先进的虚拟仪器界面★显示波形： 4波形，分析直观方便★人性化设计：设置自动记忆，无需每次开机先行设置，采样频率、脉宽自动选择，自动日历、时钟。★先进的无线取样传感器，远离测试高压，保证人机安全★标配主机、路径仪、定点仪均可直流供电，适合无源现场，均为电源自动管理★采用适合野外强光下使用的320×240工业级液晶大屏幕★内置面板式前换纸打印机★工业级USB接口，高抗干扰大功率路径信号发生器主要技术指标★输出功率：8W 探测深度：≥3m★选频接收频率：50Hz、5kHz、62.5kHz★单片机自动控制，全功率自动阻抗匹配★具有可靠的过热及过流、短路等保护措施★具有开路、短路故障定点功能数字式一体无噪故障定点仪技术指标★多重硬软件滤波处理，抗噪声性能优异★先进的声磁同步二合一功能，一体化结构，高级监听耳机主要技术指标★测试范围：100km★测试分辨率：0.6m（配笔记本电脑0.03m）★测试盲区：≤5m★超高速A/D采样频率：100MHz自动选择★测量用低压脉冲幅度：≥150V★脉冲宽度：自动选择★系统精度：0.2m★主机初测误差：1%（相对） 10m（误差＜1km时） 15m（误差＞1km时）★内存波形：无限制

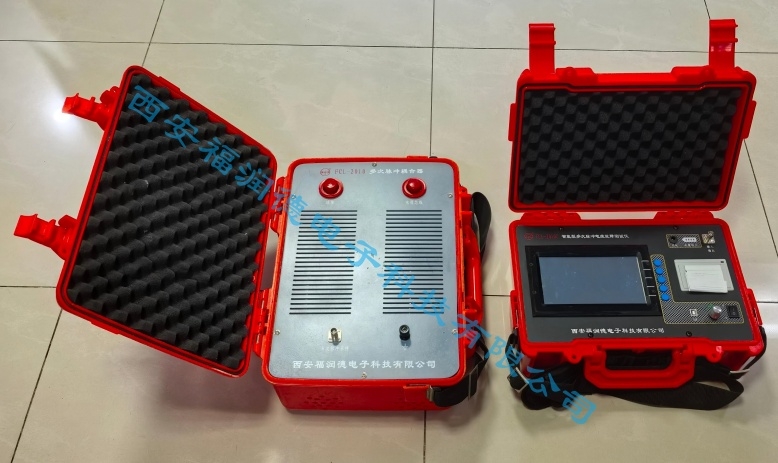

产品名称：FCL-2010/2010A智能型多次脉冲电缆故障测试仪主要用于35kV及以下电缆故障的多次脉冲法快速准确定位。特别配套先进的FCL-2015一体无噪定点仪高效定点。主要功能特点★多次脉冲双波形自动叠加，自动分析波形，给出故障点距离★7寸真彩LCD大屏幕显示，可双显双控（笔记本电脑选购）★程控幅度调节★全电子鼠标操作★集十多年电缆故障测试经验的人性化软件设计，简单、方便★先进的锂电池供电，自动电源管理，内置微型高速打印机主要技术指标：★采样频率：100MHz★测试范围：100km★系统精度：0.2m★电源：锂电池（主机、路径信号源），干电池（定点、路径接收）★外形尺寸：450×320×230mm（主机、路径、定点一体）★参考重量：12kg（主机、路径、定点一体）★多次脉冲耦合器：420×320×170mm，5kg★标配：FCL-2010/2010A多次脉冲主机（含路径检测功能） FCL-2010多次脉冲耦合器 FCL-2015一体无噪定点仪选购：有6种丰富的高压部分可供灵活选购 FCL-2010 FCL-2010A

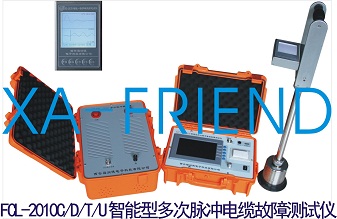

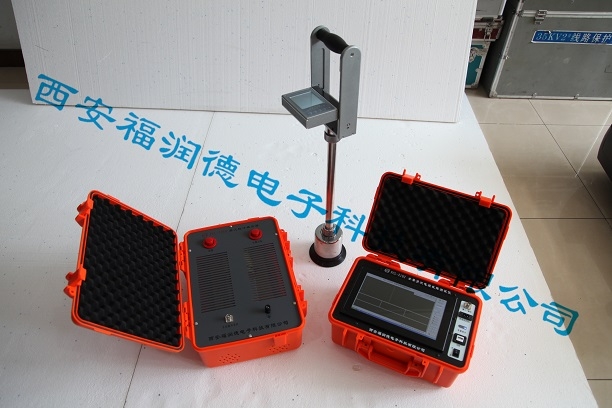

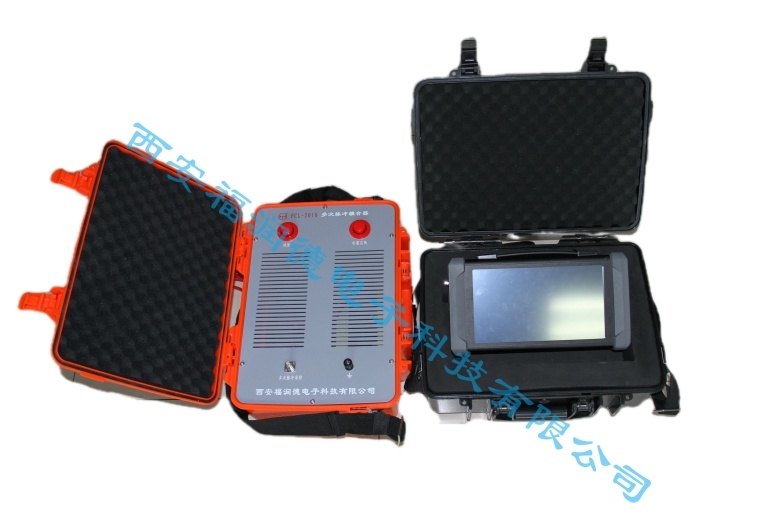

FCL-2010C/2010D/2010T/2010U智能型多次脉冲电缆故障测试仪主要功能特点大能量多次脉冲法测试方法，更加直观、准确、高效具有低压脉冲波形和多次脉冲波形自动叠加、分析功能（C/T型：需选购笔记本及专业分析软件）低压脉冲波形自动分析，多次脉冲波形自动叠加全套测试系统可直流供电，主机内置锂电池（高压部分可选购专用试验电源）7吋真彩LCD大屏幕显示，可双显双控（C/T型，需选购笔记本电脑及软件）测试波形可以按时间存储及打印内置日历及时钟功能全程电子鼠标操作程控波形幅度数字调节工业级USB接口配置有高速微型打印机抗压、防潮的工程塑料箱结构，美观便携定点仪电磁、声音双波形显示，距离、深度数字显示15m超埋深路径核查功能，不受穿管影响主要技术指标多次脉冲法电缆仪主机部分测量范围：≤100km测量最高分辨率：0.3m超高速A/D采样频率：100MHz系统精度：0.2m电源：内置大容量锂电池7.4V/11Ah，连续工作时间≥6h波形存储数量：（自动附测试时间、测试方法、分析结果）主机：20组（D/U型）笔记本：无限制（C/T型）参考重量：5kg（不含笔记本）FCL-2010C智能型多次脉冲电缆故障测试仪：真彩大屏汉显，可双显双控FCL-2010D智能型多次脉冲电缆故障测试仪：真彩大屏汉显FCL-2010T智能型多次脉冲电缆故障测试仪：真彩触摸屏，可双显双控FCL-2010U智能型多次脉冲电缆故障测试仪：真彩触摸屏多次脉冲耦合器部分：适用电压：≤35kV适用脉冲电容：30/35kV/2-9μF连续工作时间：长期（工作电压≤20kV），30分钟（工作电压≤35kV）外形尺寸：L400×W300×H180参考重量：3kg一体化定点仪部分：电磁通道增益：110dB（30万倍）声音通道增益：110dB（30万倍）输出阻抗：耳机阻抗。电池：4节5号电池,欠压点4.8V，连续工作时间：8h功耗：电流＜50mA（0.3W）工作环境：湿度：80%，温度：-20℃～50℃高压部分自由配置：（1）无线遥控一体化高压源（优选）（2）全电子式电缆故障测试专用电源、大容量专用干式脉冲电容（3）传统操作箱、变压器、大容量专用干式脉冲电容

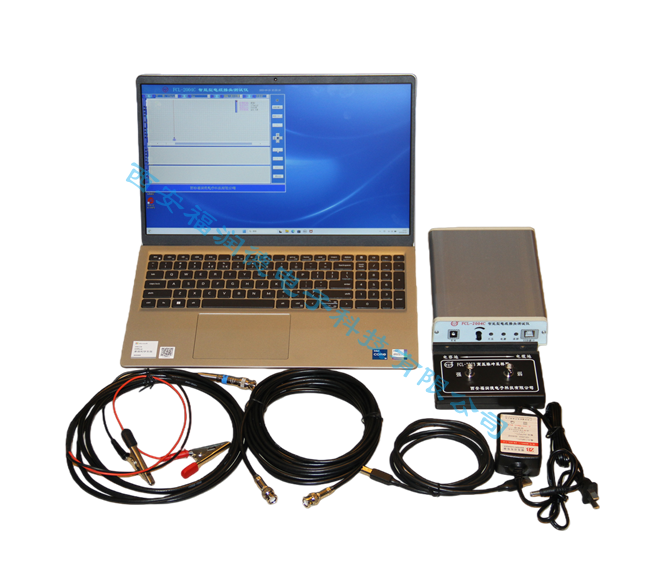

全景免设置全景电缆故障测试仪FCL-2102D主要用于35KV及以下电缆故障的快速准确测试，多次脉冲法、双波形高压脉冲法、低压脉冲法，笔记本电脑加智能前置，免设置、无盲区全景电缆仪，内置锂离子电池。标配：全数字双波形一体化定点仪，距离数显，路径测深15m。采样频率200MHz，定位距离200km。高压部分：灵活选购。全景电缆故障测试仪FCL-2102H主要用于35KV及以下电缆故障的快速准确测试，多次脉冲法、双波形高压脉冲法、低压脉冲法，大触屏一体主机设计，免设置、无盲区全景电缆仪，内置锂离子电池。采样频率200MHz，定位距离200km。标配：全数字双波形一体化定点仪，距离数显，路径测深15m。高压部分：灵活选购。

主要用于35kV及以上单芯超高压电缆金属护套接地故障的快速准确定位，相比传统的声磁同步声测法定点，它不受环境音频噪声干扰！相比传统的跨步电压法仅局限于直埋电缆定点，它适合多种电缆敷设状况，特别是隧道电缆、穿PVC护管、沟道敷设电缆！设备组成及作用1）FCL-2056R/10无线遥控一体化高压源（标配）2）FCL-2012A超高压电缆护套故障测试仪（标配）3）FHB-15高压电桥（选配）故障定位时：高压源与待测故障电缆可靠连接组成本系统的高压测试脉冲信号回路；故障测试仪沿待测电缆检测振荡波信号，据LCD汉显波形直观判断故障点位置。功能特点全新原理，高效、直观不受现场环境音频噪声干扰特别适应超埋深电缆、穿PVC护管电缆、隧道、沟道敷设电缆全干式一体化高压源，无线遥控操作，安全、简单测试仪设计为普通干电池供电，全自动电源管理主要技术指标最大冲击能量：1000J最大冲击电压：10kV遥控距离：不小于2m测试深度：不小于15m定位精度：±1m高压源工作电源：AC220V±10％外形尺寸及重量：370×300×430mm，23kg测试仪电源：DC6V（1.5V干电池4节）外形尺寸及重量：800×230×210mm，5kg

FHB-15 高压电桥用于高压、超高压电缆护套故障的预定位数字式电子高压电桥特别设计的抗试品击穿保护功能特别设计的电桥现场自检功能可与各种电缆故障测试高压源灵活配套关键元器件原装进口，用户体验良好安全、可靠、简单、直观测试电压≤15kV 精度：1% 分辨率：0.1％ 重量：8kgFHB-15A自动高压电桥用于高压、超高压电缆护套故障的预定位数字式电子高压电桥特别设计的抗试品击穿保护功能特别设计的电桥现场自检功能可与各种电缆故障测试高压源灵活配套关键元器件原装进口，用户体验良好安全、可靠、简单、直观测试电压≤15kV 精度：1% 分辨率：0.1％ 重量：8kgFHB-35高压电桥用于35kV 及以下高压电缆主绝缘故障的预定位亦可用于高压电缆疑难故障的预定位作为脉冲法测试仪的补充验证仪器全自动故障距离汉显，可灵活选配高压源测试电压≤15/35kV 精度：1% 分辨率：0.1％ 重量：9kgFHB-35A自动高压电桥用于35kV 及以下高压电缆主绝缘故障的预定位亦可用于高压电缆疑难故障的预定位作为脉冲法测试仪的补充验证仪器全自动故障距离汉显，可灵活选配高压源测试电压≤15/35kV 精度：1% 分辨率：0.1％ 重量：9kgFHB-80 超高压电桥用于110kV架空线路故障预定位数字式电子高压电桥特别设计的抗试品击穿保护功能特别设计的电桥现场自检功能可与各种电缆故障测试高压源灵活配套关键元器件原装进口，用户体验良好安全、可靠、简单、直观测试电压≤80kV 精度：1% 分辨率： 0.1％ 重量：8kg

产品名称：FCL-2015一体化无噪定点仪高压脉冲信号在电缆故障点处放电必然会产生振动声波和电磁波两种物理现象，一体无噪定点仪高灵敏、低噪，自动控制振动声波电路的电子滤波电路自动滤波，以高信噪比高倍放大故障点的振动声波，实现故障准确定点。主要功能特点★多重硬软件滤波处理，抗噪声性能优异★先进的声磁三合一高灵敏一体无噪抗干扰探头（一体化结构）★高级监听耳机，电子指示主要技术指标★定点误差：≤0.2m★电磁通道增益：≥110dB（30万倍）★声音通道增益：≥120dB（100万倍）★电源：DC9V电池

产品概述：FDF直流系统接地故障测试仪是新一代直流接地故障测试仪。它能够适用于多种电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。本装置以系统安全为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。FDF直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。特点1、使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。2、安全可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。4、适用范围广。电厂、变电站、煤矿、化工厂等供电部门都可使用。5、携带方便，信号接收器自带充电电池，无需外接电源，可以随身携带到任何地方查找接地点。6、直流系统不断电查找接地点，不影响系统正常工作。7、抗干扰能力强，克服了系统分布电容的影响。8、智能化充电管理，减少充电时间，延长电池寿命。工作特性1、信号发生器l 输出信号频率：2.5Hzl 信号空载输出电压：±15V±5%l 信号电压幅值误差：<5%l 信号短路输出电流：≤80mAl 输出口抗冲击能力：400V直流冲击l 电源电压：AC220V±10%l 电压频率：50Hz±5%l 输入保险：200mAl 最大功率：2Wl 体积：275×225×100mm2、信号接收器l 信号电流检测灵敏度：0.5mAl 信号发生器阻抗：40KWl 最大输出电流：2.5毫安l 接收器显示：数字0-19l 体积：195×100×30mml 体积：38×69×30mm3、整机l 检测最大接地电阻：60KΩl 检测最大电容：20μF

产品名称：FCL-2035A/36A智能型路径信号发生器及手持多频路径仪用于电缆路径准确核查，适合多种现场条件。主要功能特点★具有可靠的过热及过流、短路等保护措施★单片机自动控制、全功率自动阻抗匹配主要技术指标★输出功率：8W★输出频率：5kHz/62.5kHz★接收频率：50Hz/5kHz/62.5kHz★探测深度：≥3m

产品名称：FCL-2039带电电缆路径仪带电电缆路径核查专用仪器。可用于带电电缆，也可用于停电电缆路径普查。主要功能特点★交直流两用适合野外无源现场★输出幅度LED光柱指示，新颖、直观、可靠★电源全自动管理，充分体现现场操作的人性化★一箱便携式结构设计主要技术指标★输出方式：无线耦合（用于带电电缆，亦可用于停电电缆） 导线连接（只能用于停电电缆）★工作频率：15kHz★适用电缆外径：无线耦合方式 外径≤125mm 导线连接方式 外径无尺寸限制★测深：≤4m★测长：≤20km★大功率信号源电源：内置大容量可充电电池组★充电电源：220V±10%★手持接收器电源：DC9V★外形尺寸：400×300×150mm
