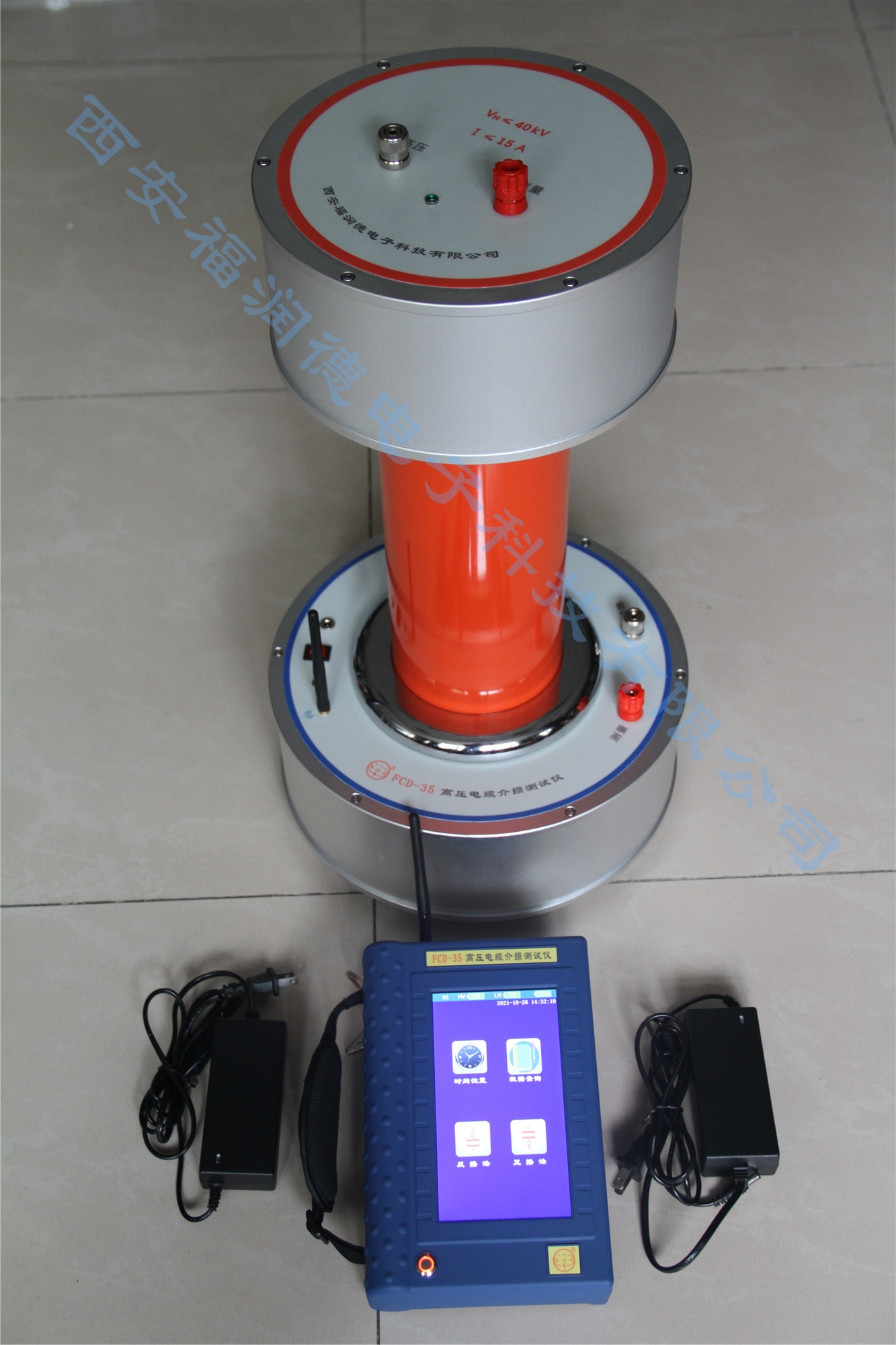

功能特点：7寸彩色液晶显示工业级电容屏：仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了，操作人员不需要额外的专业培训就能使用。超宽电流量程：正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围。超宽频率范围：外加高压频率可达30Hz-300Hz的超宽范围。光纤高压通讯：测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能保障测试数据的精度。独立手持操作终端：手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，保障操作人员的人身安全。锂电池供电：手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作20小时以上。U盘存储：本机存储的数据可以通过USB接口保存至U盘中。使用条件：-15℃～40℃；RH＜80%标准电容：tgδ:<0.005%；Cn:99.46PF耐压电压:0～12kV测量范围：介损：tgδ无限制； 电流I：20uA≤I≤15A电压HV：1kV≤HV≤12kV； 频率f：30Hz≤f≤300Hz分辨率：介损tgδ:0.001%；电容量Cx:0.001pF；频率f：0.001Hz精度：介损△tgδ:±(读数*1.0%+0.040%)电容量△Cx:±(读数*1.0%+1.00PF)频率 △f:±(读数*1.0%+0.10Hz)显示方式：7寸800*480彩色触摸液晶显示屏存储器大小：200组，支持U盘数据存储手持终端锂电池：7800mAh锂电池充电器：DC12.6V/3000mA手持终端尺寸(mm)：270(L)×160(W)×65(H)测试主机尺寸(mm)：220(L)×180(W)×350(H)重量：手持终端1.5kg；测试主机5.5kg使用条件：-15℃∽40℃，RH＜80%标准电容：tgδ：<0.005%，Cn：99.78PF（耐压电压:40kV）分辨率：介损tgδ：0.001%，电容量Cx：0.001pF，频率f：0.001Hz精度:介损△tgδ：±(读数*1.0% + 0.040%)，电容量△Cx：±(读数*1.0% + 1.00PF)，频率△f：±(读数*1.0% + 0.10Hz)测量范围:介损tgδ：无限制电流I：20uA≤ I ≤15A电压HV：1kV≤ HV ≤40kV频率f：30Hz≤ f ≤300Hz手持终端锂电池：7800mAh锂电池充电器：DC12.6V，3000mA显示方式：7寸800*480彩色液晶显示屏操作方式：工业级电容触摸屏尺寸(mm)：270(L)×160(W)×65(H)（手持终端），300(L)×300(W)×600(H)（测试主机）存储器大小：200 组 支持U盘数据存储使用条件：-15℃∽40℃，RH＜80%。标准电容：tgδ:<0.005%；Cn:49.27PF。耐压电压：0～80kV。分辨率：介损tgδ:0.001%；电容量Cx:0.001pF；频率f：0.001Hz。精度：介损△tgδ:±(读数*1.0% + 0.040%)；电容量△Cx:±(读数*1.0% + 1.00PF)；频率△f:±(读数*1.0% + 0.10Hz)。测量范围：介损tgδ：无限制；电流I：20uA≤I≤30A；电压HV：2kV≤HV≤80kV；频率f：30Hz≤f≤300Hz。存储器大小：200组，支持U盘数据存储。手持终端锂电池：7800mAh锂电池。充电器：DC12.6V，3000mA。显示方式：7寸800*480彩色液晶显示屏。操作方式：工业级电容触摸屏。仪器尺寸：手持终端(mm)270(L)×160(W)×65(H)；测试主机尺寸(mm)300(L)×300(W)×600(H)。重量：手持终端1.5kg；测试主机43kg。

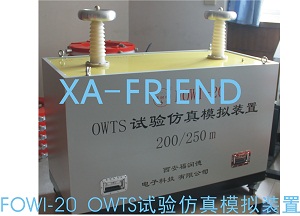

本装置设计主要用于振荡波电缆局放测试系统的学习实训，真实模拟有局放缺陷的电力电缆，便于电缆运维人员快速有效掌握电缆状态评估新技术及昂贵的OWTS系统的现场应用方法和技巧，提高新技术装置的应用效能，保障电缆运行的供电安全。 主要功能特点：高压电缆局放模拟仿真；可实训系统接线、局放测试、局放定位；切实解决实训难题；体积小，接线简单，使用安全；带脚轮，移动方便。主要技术参数：工作电压≤20kVp模拟电缆长度：200m模拟局放量：100pC~5000pC（可实训局放测试）模拟缺陷位置：1处（可实训局放定位）参考外形：L1.2×W0.65×H1.0参考重量：260kg移动脚轮：定向2个，万向2个

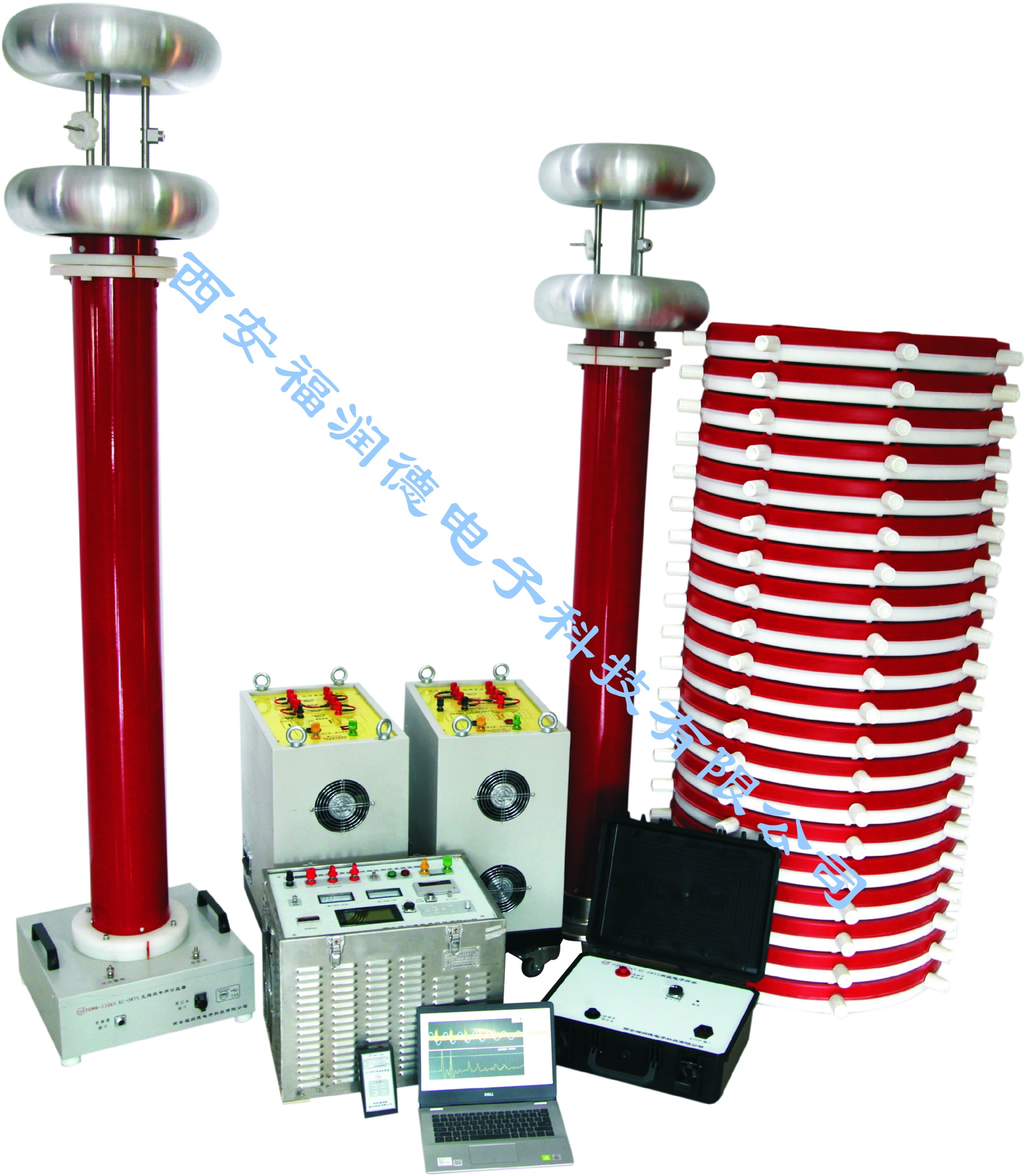

问题来源：现有串联谐振耐压试验方式从技术上无法发现电缆轻微绝缘缺陷带来的绝缘隐患，振荡波电缆局放测试系统可轻松解决此难题。技术特点：与现有的变频串联谐振耐压试验技术相比，可以非破坏性地及时发现电缆制造过程存在的轻微质量缺陷，特别是现场接头制作工艺不到位造成的绝缘缺陷，并可以确定缺陷的发生位置，杜绝带着安全隐患投运造成运行安全事故，可以现场进行电缆状态评估，以科学判断电缆是否要监督运行、修复缺陷点或更换新电缆。采用交流充电的AC-OWTS系统装置原理相比国内外现有技术的DC-OWTS，避免因直流充电可能引起的电缆“假局放”效应。更符合XLPE电缆的绝缘材料特性，更适合电缆现场状态评估，并可进一步升级模拟连续波局放测试。系统兼容现有国标、行标进行电缆、主变、GIS等容性试品的现场交流耐压试验。10kV电缆用AC-OWTS主要技术参数试品电容量：≤2ｕF（约5km）最高试验电压：AC22kVrms阻尼振荡波频率范围：20～500Hz变频串联谐振耐压试验频率范围：20～300Hz局放测试范围：5pc～100000pc局放定位精度：1m 0.5％适用电缆规格：6/6kV,6/10kV,8.7/10kV,8.7/15kV 35kV电缆用AC-OWTS主要技术参数试品电容量：≤2ｕF（约10km）最高试验电压：AC55kVrms阻尼振荡波频率范围：20～500Hz变频串联谐振耐压试验频率范围：20～300Hz局放测试范围：5pc～100000pc局放定位精度：1m 0.5％适用电缆规格：,8.7/10kV,8.7/15kV，21/35kV,26/35kV110kV电缆用AC-OWTS主要技术参数：试品电容量：≤0.75/1.5μF（约5/10km）最高试验电压：130kVrms阻尼振荡波频率范围：20~500Hz变频串联谐振耐压试验频率范围：20~300Hz局放测试范围：5pc～100000pc局放定位精度：1m 0.5％适用电缆规格：26/35kV，38/66kV，48/66kV，64/110kV220kV电缆用AC-OWTS主要技术参数：试品电容量：≤0.75/1.5μF（约5/10km）最高试验电压：220kVrms阻尼振荡波频率范围：20~500Hz变频串联谐振耐压试验频率范围：20~300Hz局放测试范围：5pc～100000pc局放定位精度：1m 0.5％适用电缆规格：38/66kV，48/66kV，64/110kV，127/220kV

产品名称：FPD-2011便携式局放测试仪主要用于GIS、超高压电缆等电力设备运行状态下的局部放电监测及局部放电信号定位。主要功能特点★特制的超声波局放及高频局放双探头双通道监测★监测定位二合一★先进的电子电路及专业软件滤波处理★640×480彩色LCD汉字显示监测波形、数据及操作菜单★U盘存储监测数据，可进一步用计算机处理监测数据★内置锂电池供电，便携式结构主要技术参数★频率范围:15kHz-60kHz（超声波） 2MHz-200MHz（电磁波）★定位精度：10cm★连续工作时间：3h（充满一次）

产品名称：高压电缆状态评估系统(振荡波电缆局放定位装置)根据国际电工委员会IEC60270标准技术要求研制的一种电缆振荡波局放定位系统，主要用于高压电缆的现场状态评估，满足我国建立坚强智能电网状态检修的需要。相对国内现有的试验方法及设备，新方法对试品无损伤，高效率，更可预先发现缺陷并同时对缺陷准确定位，体积小、重量轻，供电容量小，将是新一代的电缆现场试验装置。主要功能特点★先进的大功率高压电子开关等多项先进技术综合应用★高频、超高频4通道数字式暂态局部放电检测及自动定位★电缆现场无损检测★人性化局部放电分析专家系统软件★笔记本电脑控制，全鼠标操作★灵活的分体结构，更适合现场应用★可提供现场专用DC试验电源选配主要技术参数★测试电压：30kV（用于20kV及以下电缆） 60kV（用于35kV及以下电缆）★适用电缆长度：≤6km★震荡波频率：50Hz～500Hz★测试通道：4个★测试模拟带宽：50Hz～50MHz★最高采样频率：200MHz★局放测量范围：50pc～20000pc★电源：AC220V或选配福润德电子现场专用DC试验电源参考外形及重量：★高压源及高压电子开关：L250×W250×H400 12kg★无局放高压谐振电抗器：Φ460×H300高压电抗器 35kg★无局放高压分压器及耦合器：Φ160×H500 6kg150 kV、250kV更高电压等级陆续推出。
