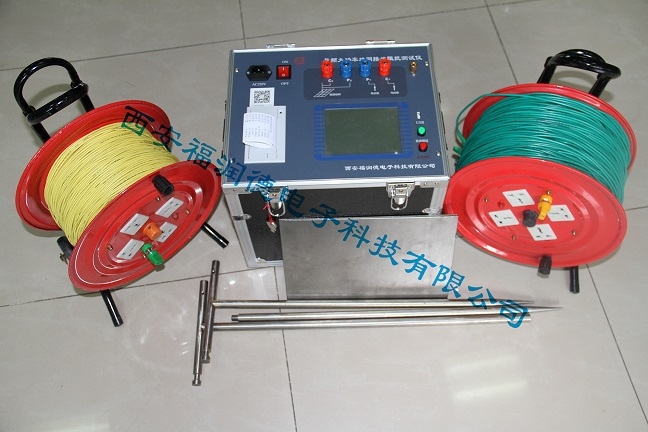

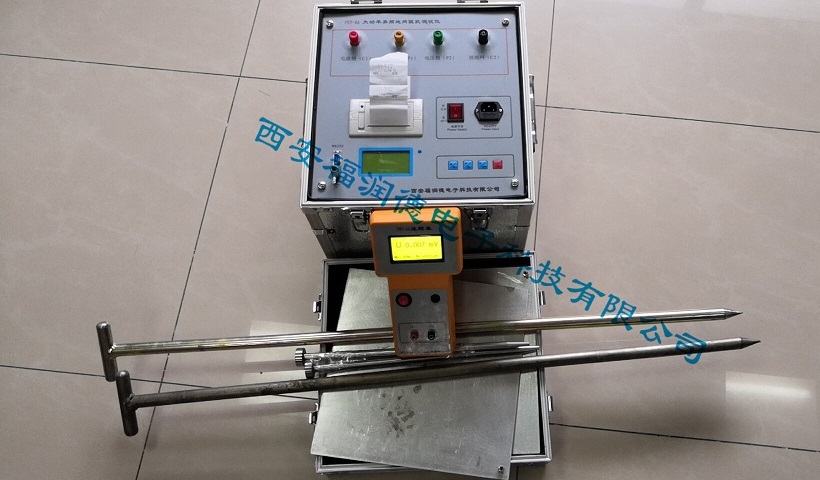

一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。FET-6A大功率异频地网阻抗测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大10A，不会引起测试时接地装置的电位过高，同时它还具有较强的抗干扰能力，故可以在不停电的情况下进行测量。二、性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩的接地电阻，地网的接地电阻，导通电阻,土壤电阻率。外配专用选频表测量跨步电压和接触电压，抗干扰能力更强，精度更高。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标 1、主机技术参数1.1、阻抗测量范围：0～5000Ω分辨率：0.001Ω 测量误差：±（读数×2%+0.005Ω）1.2、测试电流波形：正弦波1.3、测试电流频率：45、50、55、60、65Hz单频 45/55Hz、55/65Hz、47.5/52.5Hz自动双变频1.4、输出电流：1、2、3、5、10A最大输出电压：400V1.5、测量线要求：电流线铜芯截面积≥2.5mm2 电压线铜芯截面积≥1.0mm21.6、供电电源：AC180～270V，50/60Hz1.7、外形尺寸：440×350×210mm仪器重量：18kg 2、FHX-6A选频表技术参数 FHX-6A选频表只能配合大地网接地电阻仪，用于地表电位梯度、跨步电压和接触电位差的抗干扰测量。 测量时，大地网接地电阻仪向接地装置输出一个恒定的变频电流，选频表针对该频率进行检测，从而滤除工频干扰。 具有电压测量功能，用于地表电位梯度测量。内置人体模拟电阻，用于跨步电压和接触电压测量。配有可充电电池.2.1、测量范围：0～600V准确度：±(读数×1%+0.1mV) 最大分辨率：0.001mV2.2、输入阻抗：>500kΩ人体模拟电阻:1500Ω±5%2.3、测量频率：与大地网接地电阻仪对应干扰抑制比：≥80dB2.4、电池工作时间：约8小时充电时间：约3小时 充电电源：220V±10%，50Hz/60Hz2.5、重量：0.5kg

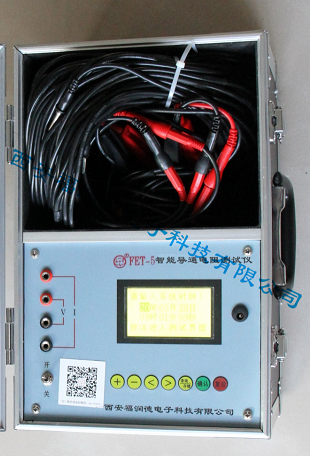

一、产品概述：电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。虽然在制作接地装置时，已对接地引下线连结处做了必要的防腐处理，但位于土壤中的连结点，仍会长期受到潮湿等因素的影响，出现接点腐蚀、开断、松脱等现象，导致接地引下线与地网接触点电阻值增大，不能达到电力规程的要求，使设备在运行中存在不安全隐患，严重时造成设备脱开地网运行。基于此并依据《中华人民共和国电力行业标准及电力设备预防性试验规程》DL/T475-2006，我公司在分析、总结同类产品性能优缺点后，经过大量设计、试验研制出准确、方便、快捷的本系列仪器。异频智能导通电阻测试仪（也称接地装置电气完整性测试仪）可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的测量。二、产品特点：1．采用异频源测试，解决了交流干扰。2．采用异频小电流测试，从而可采用锂电电池工作。3．使用DDS、数字选频、梳状滤波等新技术确保了测试精度。4．超强的抗干扰性能。5．可以测试纯电阻（相当于毫欧计）。6．大容量数据存储。7．采用大屏幕液晶，显示界面美观，易懂。8．仪器采用内置锂电池工作，更安全。9．自恢复过流/过热保护功能，使仪器使用更安全。10．具有自检测节电功能（睡眠状态）。11．采用便携式设计，体积小，重量轻，携带方便。三、技术参数：测量范围：0～2000mΩ最小测量分辨率：1mΩ测量精度：±1.0％±5dgt存储容量：2000组（32K）显示器：128×64点阵图形LCD电源：锂电池供电，功耗小于3W体积：338X228X230（mm）重量 ：5.8kg

一、概述FET-4A异频地网接地阻抗测试仪，是变电站等现场应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。频率可变为45Hz或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，异频地网接地阻抗测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。仪器主要具有如下特点：1.全触摸超大液晶显示器：操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每个过程都清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前理想的智能型测量设备。2. 变频技术、精准测量：抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。3.DSP高速处理器：精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。4. 全过程智能测控：仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为5A），无须人为干预，即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。5. 海量存储数据：仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。6. pc机数据处理：仪器所测量的数据可以通过U盘导出，然后在pc机上查阅和管理相关数据。二、主要技术指标1. 使用条件：-15℃∽40℃ RH＜80%2. 抗干扰原理：变频法3. 电源：AC220V±10% 允许发电机4. 测量输出电流：1A～5A可调5. 测量输出电压：0V～400V6. 测试电源频率：45、50、55、60、65HZ单频 45/55、55/6547.5/52.5HZ自动双频7. 额定输出功率：2000W8. 分辨率：接地阻抗:0.0001 阻抗角：0.0001°9. 精度：接地阻抗:±(1%*读数+0.002) 阻抗角:±(1%*读数+0.02°)10. 电阻测量范围：0.001Ω～5Ｋ11. 外型尺寸：370（L）×295（W）×358（H）12. 存储器大小：100组支持U盘数据存储13. 主机重量：22Kg

FET-3数字式地网接地电阻测试仪主要用于变电站等大中型地网接地电阻的准确测量。依据DL/T596-1996《电力设备预防性试验规程》、SDJ879《电力设备接地设计技术规程》的要求进行设计，采用实践证明可靠的电流、电压法原理，适合多种现场环境。主要功能特点★数字显示，一体化结构★测试电源与电网隔离，操作使用安全★输出大小、极性可变，适合多种现场★过流自动保护主要技术指标★输出能力：50V/50A 200V/50A 500V/20A 800V/12.5A★输出功率：10kVA★数字电流：1%读数±6个字 （3.0—30.0A）★数字电压：1%读数±6个字 （2.1—19.99V）

1、功能：FET-2A单钳口接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。FET-2A单钳口接地电阻测试仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为FET-2A单钳口接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值。2．技术规格电源：6VDC（4节5号碱性干电池）工作温度：-10℃-55℃相对湿度：10％-90％液晶显示器：4位LCD数字显示，长宽47×28.5mm钳口张开尺寸：28mm钳表质量(含电池)：1160g钳表尺寸：长285mm、宽85mm、厚56mm保护等级：双重绝缘结构特点：钳口方式量程换档：自动外部磁场：＜40A/m外部电场：＜1V/m单次测量时间：1秒电阻测量频率：＞1KHz测量范围精度：0.001～0.099Ω：分辨率0.001Ω，准确度：±（1%+0.01Ω）；0.10～0.99Ω：分辨率0.01Ω，准确度：±（1%+0.01Ω）；1.0～49.9Ω：分辨率0.1Ω，准确度：±（1%+0.1Ω）；50.0～99.5Ω：分辨率0.5Ω，准确度：±（1.5%+0.5Ω）；100～199Ω：分辨率1Ω，准确度：±（2%+1Ω）；200～395Ω：分辨率5Ω，准确度：±（5%+5Ω）；400～590Ω：分辨率10Ω，准确度：±（10%+10Ω）；600～1000Ω：分辨率20Ω，准确度：±（20%+20Ω）；

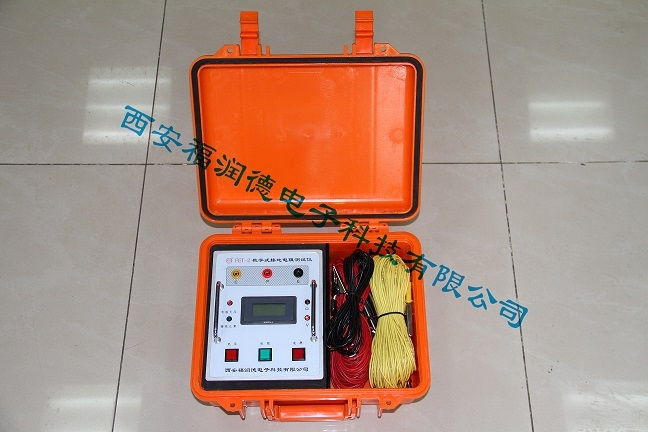

概述FET-2数字式接地电阻测试仪是专门供电力系统测量接地极、接地体等接地装置接地电阻的仪表。也可以用于电信、铁路等通讯系统测量接地体的接地电阻。该产品不同于传统工频法测量，采用集成电路逆变器恒流源，性能好，输出电流大，数字显示，分辨率高，误差小，特别适用于测量接地体的接地电阻。仪器还增加了地电压测量功能,可方便地测量接地体上的地电压。产品设计轻巧、操作简单、携带方便，是取代老式摇表的理想产品。特点Ø 本仪器使用简单，按接线图接好线后，按“电阻”键测接地电阻，按“电压”键测地电压。Ø 低功耗，最大值为12v/100mA。Ø 接地电阻值可直接从液晶表上读出。Ø 不需拆下面板即可更换电池。Ø 仪器具有检测接线是否正确的功能。Ø 仪器采用便携式工程塑料箱，箱子本身结实耐磨，防水，一箱式结构。工作特性Ø 测量范围：电阻0~199.99Ω电压0~20V（参考）Ø 准确度：接地电阻≤±３％（示值）±5个字Ø 自检功能：仪器具有检测接线是否正确的功能。内部有电池欠压检测电路，当电池电压低于预定值时，欠压指示灯亮，提示您更换电池。Ø 供电方式：DC12V（８节5号1.5VAA电池或类似品）Ø 环境温度：0~40℃Ø 环境湿度：40℃85%RH

产品名称：FET-3011智能型接地线成组测试仪主要用于按照新安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试，自动判断其合格与否。主要功能特点★完全按照2002年国电公司新安规设计★智能控制，全自动检测，全自动计算与分析★高稳定开关恒流源输出，重复性良好，稳定可靠★体积小巧、接线简单，操作方便★大屏幕LCD汉显，直观、准确★可带时钟存储打印试验结果★USB接口，配软件光盘★自动日历时钟★可自动测量2端、4端、5端成组接地线★可通过计算机对仪器内部参数进行校正，对存储数据进行打印★单键操作，自动循环检测，人性化设计 ★电阻、电流双数显，可保持★测试电流：30A 恒流 ★测试范围：0199.9mΩ 0～19.99mΩ 19.9～199.9mΩ★精度：±（0.5%读数+5个字） ★电源：220V±10% 50HzFET-3011A智能型接地线成组测试仪外接U盘功能，可以将试验结果转存到U盘中，使用计算机可以直接读出，并可以使用我公司的专用管理软件调用生成数据库，方便进行数据分析。特别设计有温湿度显示，方便对结果进行参考判断。
