主要用于35kV及以上单芯超高压电缆金属护套接地故障的快速准确定位，相比传统的声磁同步声测法定点，它不受环境音频噪声干扰！相比传统的跨步电压法仅局限于直埋电缆定点，它适合多种电缆敷设状况，特别是隧道电缆、穿PVC护管、沟道敷设电缆！

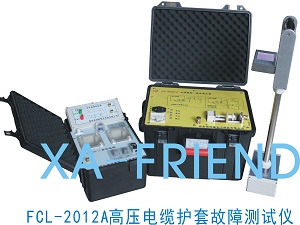

设备组成及作用

1）FCL-2056R/10无线遥控一体化高压源（标配）

2）FCL-2012A超高压电缆护套故障测试仪（标配）

3）FHB-15 高压电桥（选配）

故障定位时：高压源与待测故障电缆可靠连接组成本系统的高压测试脉冲信号回路；

故障测试仪沿待测电缆检测振荡波信号，据LCD汉显波形直观判断故障点位置。

功能特点

  全新原理，高效、直观

  不受现场环境音频噪声干扰

  特别适应超埋深电缆、穿PVC护管电缆、隧道、沟道敷设电缆

  全干式一体化高压源，无线遥控操作，安全、简单

  测试仪设计为普通干电池供电，全自动电源管理

主要技术指标

  最大冲击能量：1000J

  最大冲击电压：10kV

  遥控距离：不小于2m

  测试深度：不小于15m

  定位精度：±1m

  高压源工作电源：AC220V±10％        外形尺寸及重量：370×300×430mm，23kg

  测试仪电源：DC6V（1.5V干电池4节）   外形尺寸及重量：800×230×210mm，5kg
